Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm)

SKU: 500.02.530 Producto Variable (2 medidas)

Fijaciones, Tornillería y Ensamble / Conectores Minifix, Ángulos y Uniones

Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm) - Código SKU 500.02.530

Respaldo Corporativo San Luis B2B / B2C

Abastecimiento Escalonado Por unidad, caja cerrada o cajón master.

Despacho Nacional Lima 24–48h y agencias a todo el Perú.

Marca: Halcon Disponible

Código Base: 500.02.530

Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm)

Name: Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm)
Brand: Halcon
SKU: 500.02.530

Presentación seleccionada: Elige un producto para cotizar

Placa conectora estructural plana reforzada en T multiperforada para unión y ensamble de pilares, dinteles y vigas de madera con resistencia a esfuerzos laterales (Fy) y de tracción/gravedad (Fz) en acero zincado marca HALCON.

Elige un Producto / Medida para Cotizar (2 disponibles)

Selecciona una opción del listado desplegable para ver su nombre completo y activar la cotización.

Cotizar varias medidas a la vez ↓

Elige un producto de la lista desplegable para activar el botón de cotización.

Cantidad (PZ)

Nota técnica opcional (ej. espesor, color, acabado)

Consultar por WhatsApp

Compartir Ficha por Redes Sociales

WhatsApp Facebook Instagram X Telegram

Pedido Mayorista B2B

Matriz de Medidas y Variantes — Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm)

Ingresa las cantidades requeridas en una o múltiples medidas para agregarlas en bloque a tu pliego de cotización.

2 códigos SKU disponibles

Código SKU	Medida / Variación	Dimensiones / Material	Unidad / Empaque	Disponibilidad	Cantidad a Cotizar
500.02.530	80x106mm (a:80 b:68 c:38) • esp. 2.0mm • 80 gr • 17 aguj. ø4/5mm	80x106mm (Esp. 2.0mm) Acero (Zincado)	PZ	Disponible	Cantidad para 80x106mm (a:80 b:68 c:38) • esp. 2.0mm • 80 gr • 17 aguj. ø4/5mm PZ
500.02.531	160x143mm (a:160 b:98 c:45) • esp. 2.5mm • 200 gr • 24 aguj. ø4/5mm	160x143mm (Esp. 2.5mm) Acero (Zincado)	PZ	Disponible	Cantidad para 160x143mm (a:160 b:98 c:45) • esp. 2.5mm • 200 gr • 24 aguj. ø4/5mm PZ

Variantes con cantidad seleccionada: 0 | Total unidades: 0

Descripción y Aplicación Técnica

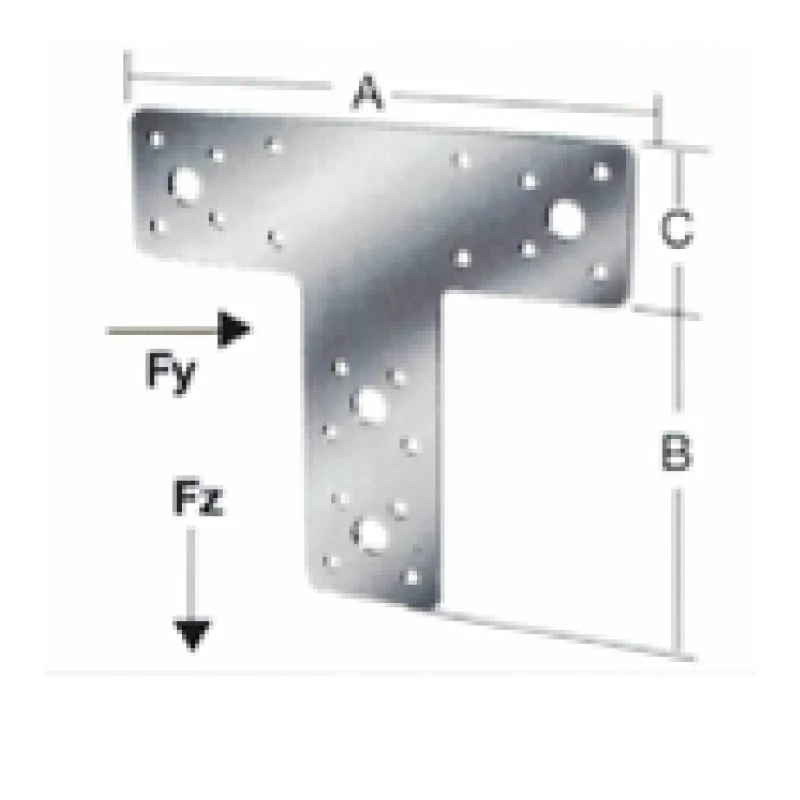

Placa o chapa conectora estructural pesada en forma de T multiperforada diseñada para el anclaje y refuerzo de encuentros ortogonales pilar-dintel, vigas y postes de madera en techumbres, pérgolas y estructuras portantes marca HALCON. Fabricada en chapa de acero zincado de alta resistencia con perforaciones combinadas (orificios de Ø4.0mm y Ø5.0mm para clavos estriados o tornillos de madera, más agujeros mayores para pernos pasantes o tirafondos). Ofrece elevada rigidez ante esfuerzos horizontales de viento/sismo (Fy) y tracción vertical (Fz). Disponible en 2 presentaciones: código 500.02.530 (80x106mm, ala horizontal A=80mm, altura superior C=38mm, pata vertical B=68mm, espesor 2.0mm, 80 gr, 17 perforaciones Ø4/5mm) y código 500.02.531 (160x143mm, ala horizontal A=160mm, altura superior C=45mm, pata vertical B=98mm, espesor 2.5mm, 200 gr, 24 perforaciones Ø4/5mm).

Ficha de Especificaciones Técnicas

SKU: 500.02.530 | Unidad: PZ

Especificaciones técnicas de Placa conectora estructural en t multiperforada acero zincado para madera (80x106mm y 160x143mm)
Identificación y Parámetros Base
Código SKU	500.02.530
Marca	Halcon
Unidad de Venta / Despacho	PZ
Dimensiones / Medidas	80x106mm y 160x143mm (Esp. 2.0mm - 2.5mm)
Material de Fabricación	Acero (Zincado)
Especificaciones Técnicas
Dimensiones disponibles (A x Altura Total)	80 x 106 mm y 160 x 143 mm mm
Longitud ala horizontal (A)	80 mm y 160 mm mm
Altura pata vertical (B)	68 mm y 98 mm mm
Altura ala superior (C)	38 mm y 45 mm mm
Espesor (ESP)	2.0 mm y 2.5 mm mm
Material / Acabado	Acero estructural zincado
Peso unitario	80 gr y 200 gr gr
Agujeros de fijación	17 y 24 agujeros mixtos (Ø 4.0 / 5.0 mm)
País de origen / Calidad	Alemania (Made in Germany - 100% Quality)
